 智能电力数显仪表 >> 电流电压表 >> 三相数显电压表

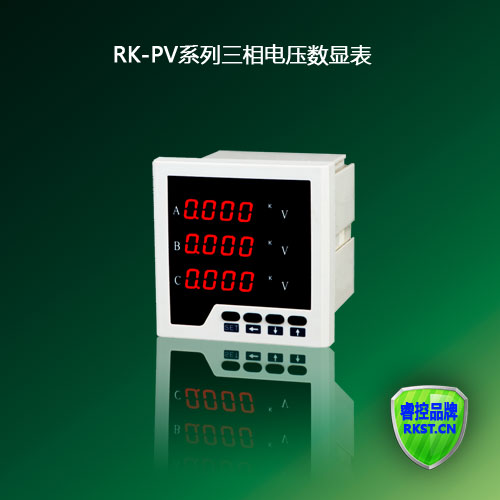

   三相数显电压表
产品名称:
三相数显电压表
规格型号:
你当前的代理价:
你不是代理商
更多优惠请致电:
0577-61711633
手机及微信号:
13588910177
样本资料下载:
综合资料PDF    智能照明系统PDF
  产 品 说 明 和我洽谈

产品名称:三相数显电压表

功能概述:
  三相数显电流表电压表通过面板按键整定CT参数和PT参数,直观显示系统一次运行,三排数码管同时显示三相值,显示清晰美观,可取代传统的模拟指针表是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。


标准配置:
⑴仪表测量电网上高/低压三相电流值或电压值。数字校零、数字校调,精度高,性价比更高。
⑵标准CT输入,标准PT输入或直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC220V。
⑷三排四位LED数码实时显示,仪表可通过显示面板按键设定显示值。
⑸采用盘面开孔式安装方式
外型尺寸:120*120mm 96*96mm 80*80mm 72*72mm 48*48mm
开孔尺寸:112*112mm 91*91mm 76*76mm 67*67mm 45.5*45.5mm

技术指标:

性    能
参    数





网   络
三相三线、三相四线
电  压
额定值
AC0-500V(订货时请说明)
过负荷
测量:1.2倍     瞬时:2倍/10s
功  耗
<1VA (每相)
阻  抗
>300kΩ
精  度
RMS测量,精度等级0.5%
电 流
额定值
AC1A、5A(订货时请说明)
过负荷
持续:1.2倍     瞬时:10倍/10s
功  耗
<0.4VA (每相)
阻  抗
<20mΩ
精  度
RMS测量,精度等级0.5%
显   示
可编程设置LED显示
 电
 源
工作范围
AC220V或AC/DC80V~265V
功    耗
≤5VA
环  境
工作环境
-10~55℃
储存环境
-20~70℃
安  全
耐  压
辅助电源、输入信号、输出信号之间>1.5kV
绝  缘
输入、输出、电源对机壳>5M
外  形
尺  寸
120×120   96 X 96   80*80   72*72  48*48(长、宽)
重  量
0.4kg

























订货示例:
例1三相电压表
信号输入:AC0-450V(直接式)10/0.1KV(外接互感器)
接线方式:三相四线三相三线
工作电源:AC220V或AC/DC80-265V
其他:(未做说明按照默认出厂设置)

例2三相电流表
信号输入:100/5A(电流互感器变比)
接线方式:三相四线三相三线
工作电源:AC220V或AC/DC80-265V
其他:(未做说明按照默认出厂设置)
